Envi Space Montageanleitung
Das Envi Space-Abfallsortiersystem lässt sich einfach installieren. Eine Montageanleitung und eine Papierschablone für die Schraubenpositionen sind im Lieferumfang enthalten.
Benötigtes Werkzeug
- Ein Handschraubendreher
- Maßband oder Lineal
- Vorzugsweise eine Ahle oder ein anderes Werkzeug mit spitzer Spitze, um Markierungen für die Schrauben anzubringen.

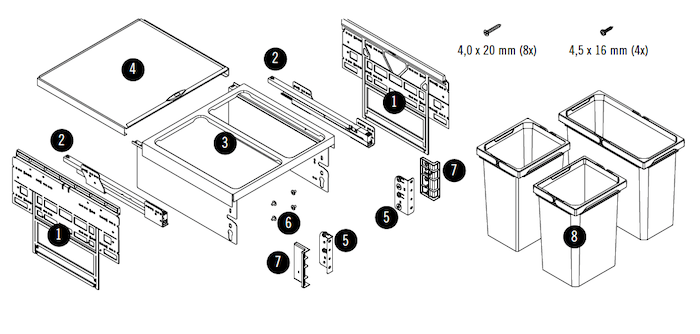

Lieferumfang
- Seitliche Halterungen
- Schienen, über die der gesamte Abfallbehälter herausgeschoben werden kann
- Der Rahmen, der die Eimer an ihrem Platz hält
- Obere Abdeckung
- Halterungen, die die Schranktür mit dem Abfallbehälterrahmen verbinden
- Befestigungsschrauben
- Abdeckungen für die Halterungen

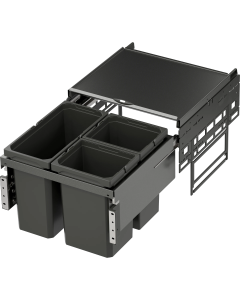

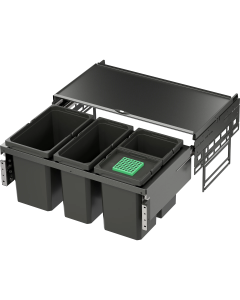

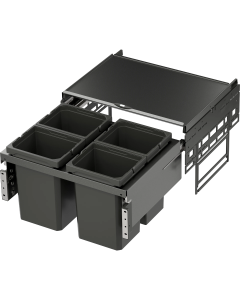

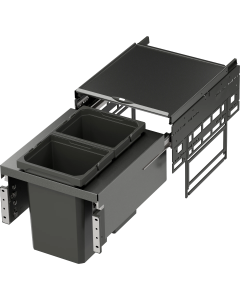

- Eimer (Anzahl und Größe hängen vom bestellten Modell ab)

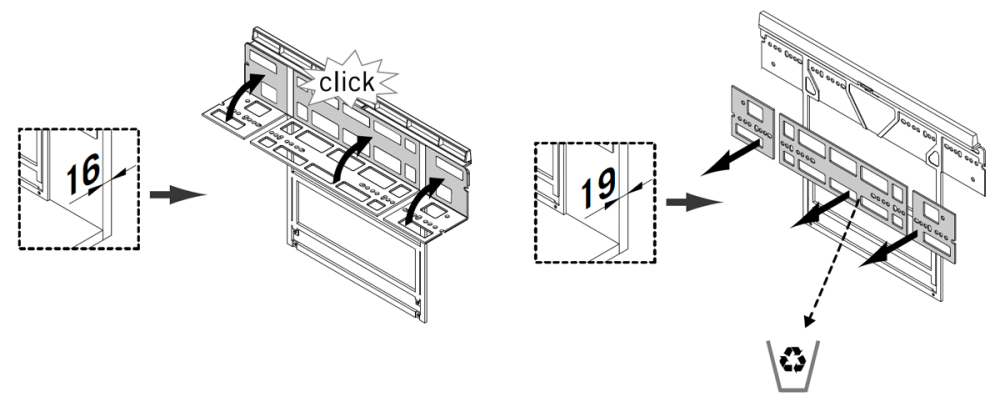

Schritt 1 – Schrankwandstärke prüfen
Die Standardstärke der Schrankwand beträgt 16 mm oder 19 mm.
- Messen Sie die Dicke der Schrankseite
- Bei 16 mm: Klappen Sie die Verstelllasche nach oben, bis sie einrastet
- Bei 19 mm: Entfernen Sie den klappbaren Teil vollständig

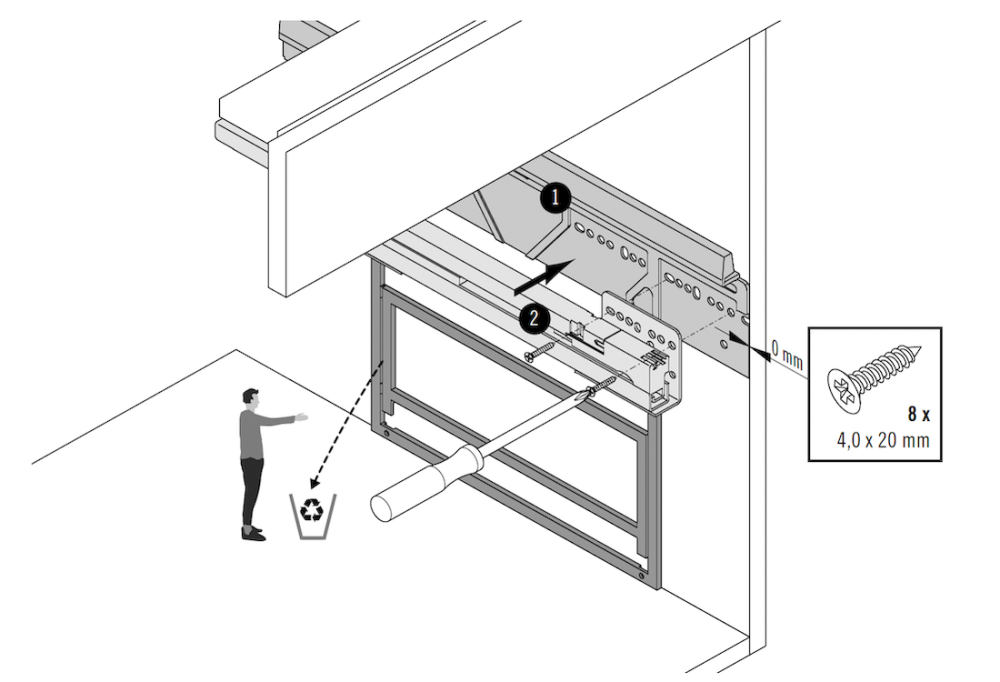

Schritt 2 – Seitliche Halterungen, Schienen und obere Abdeckung montieren
- Setzen Sie die Seitenhalter an den Innenkanten des Schranks an
- Befestigen Sie die Seitenhalter und Schienen mit den mitgelieferten Schrauben
- Schieben Sie den Rahmen in die Schienen
- Setzen Sie die obere Abdeckung auf die seitlichen Halterungen

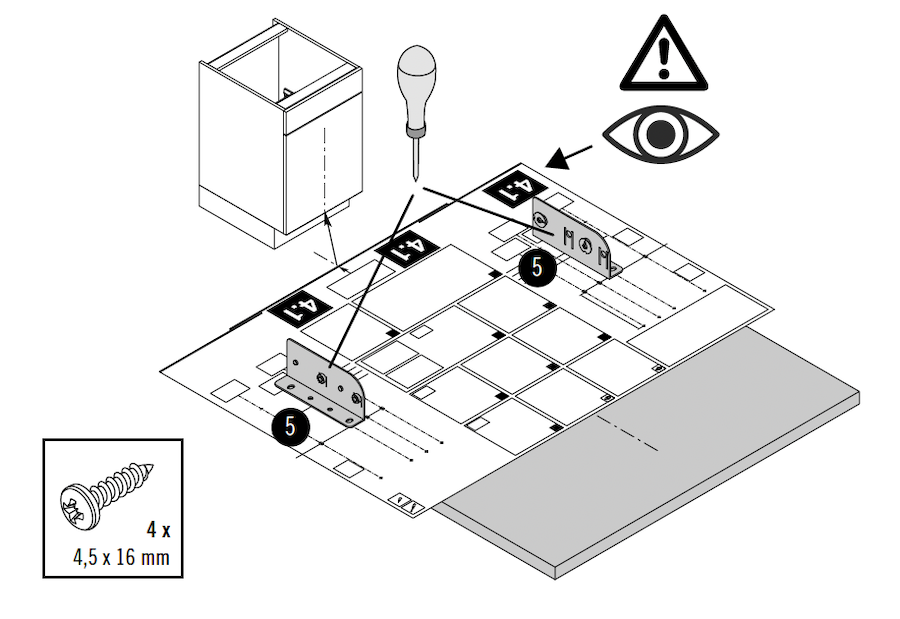

Schritt 3 – Türhalterungen an der Schranktür anbringen
- Falten Sie die im Lieferumfang enthaltene Papierschablone auseinander
- Passen Sie die Schablone an eine Schrankdicke von 16 mm oder 19 mm an (bei Bedarf zuschneiden)
- Legen Sie die Schablone unten an die Innenseite der Schranktür
- Markieren Sie die Schraubenpositionen
- Entfernen Sie die Schablone
- Positionieren Sie die Halterungen an den markierten Punkten
- Befestigen Sie die Halterungen mit Schrauben

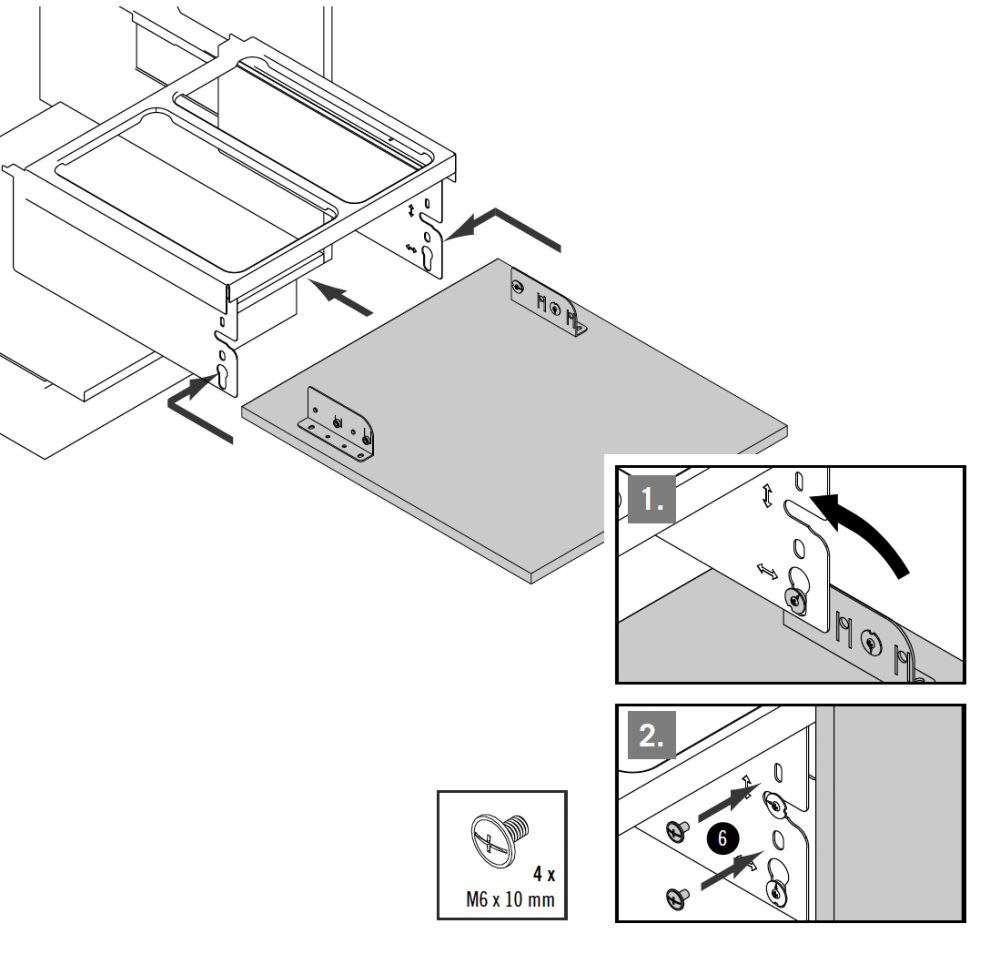

Schritt 4 – Schranktür am Rahmen befestigen
- Verbinden Sie die Halterungen mit dem Rahmen
- Schließen Sie die Schranktür
- Ziehen Sie die M6-Schrauben fest, um die Tür zu sichern

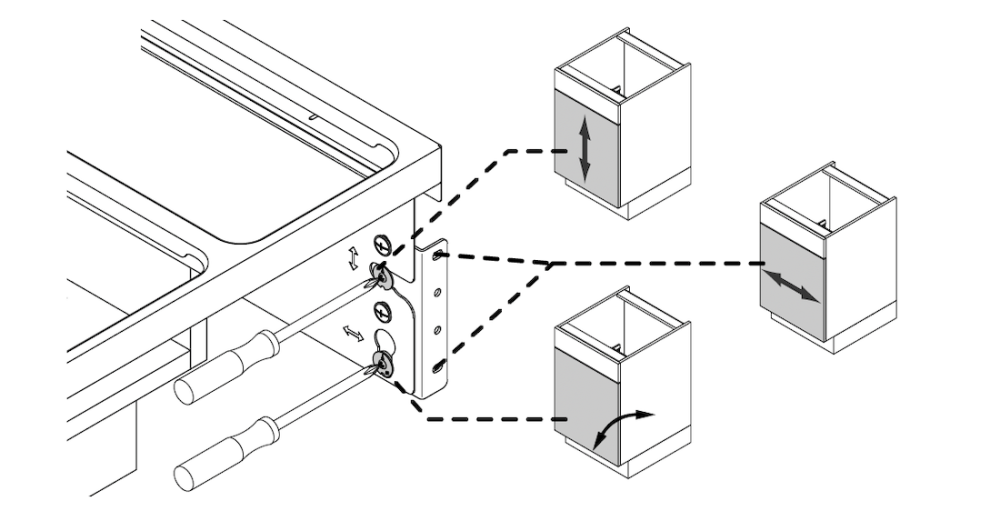

Schritt 5 – Schranktür ausrichten
Richten Sie die Tür mithilfe der Einstellschrauben am Schrank aus
Schritt 5 – Eimer und Abdeckungen einsetzen
- Setzen Sie die Behälter in den Rahmen ein
- Befestigen Sie die Abdeckungen der Halterungen
